蓄热氧化[RTO]设计3T设计参数

[复制链接]
271 0

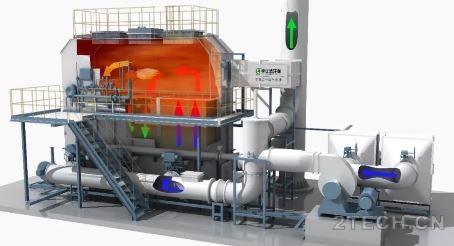

蓄热氧化技术RTO(Regenerative Thermal Oxidizer,简称RTO)把有机废气加热到760℃以上,使废气中的挥发性有机物(VOCs,Volatile Organic Compounds)在燃烧室中氧化分解成CO2和H2O ,净化效率高达98%。氧化产生的高温气体流经特制的陶瓷蓄热体,使陶瓷体升温而“蓄热”,下个过程是废气从已经“蓄热”的陶瓷经过,将陶瓷的热量传递给废气,有机废气通过陶瓷作为换热器载体,反复进行热交换,从而节省废气升温的燃料消耗,降低运行成本,热回收效率高达95%。在中高浓度的条件下,RTO可以对外输出余热,通过蒸汽、热风、热水等形式加以利用,在满足环保目标的同时,实现经济效益。
© 环保之家[2tech.cn]$ k/ |$ g( @$ x( Q: a" i  g* {: _$ M7 r" I4 H2 ?; U. t© 2tech.cn
© 环保之家[2tech.cn]% ]4 Y' L* p/ U! Z: }( b5 q; B# N7 w© 2tech.cn
( d8 g+ {6 g. u& B© 2tech.cn
三床式RTO的净化效率≥98%,是目前市场上单台净化效率最高的VOCs治理设备。' A: w1 N' `; b; g4 j© 2tech.cn
& a1 Q& i5 v. i3 Y2 i© 2tech.cn
3T设计原则:保证≥98以上的净化效率,需要RTO燃烧室中的VOCs完全充分氧化反应。VOCs完全充分氧化反应需要VOCs分子与氧气在反应温度下充分接触一定的时间,也就是在充分供氧的情况下,燃烧氧化反应的反应温度(Temperature)、时间(Time)、湍流(Turbulence)的3T条件。3T条件具体指出了热力燃烧的必要条件。" j6 d( F! N3 q/ u© 2tech.cn

© 环保之家[2tech.cn]0 N5 x9 m, C( h+ D1 l8 B- c3 y% c% x3 t表 RTO设计3T设计参数! y- x& s, G$ o3 l© 2tech.cn
序号3T条件单位数值备注
  1反应温度760~870
© 环保之家[2tech.cn]2 R* E( y( C2 A4 H& H* Z8 s
  2时间s0.75~1.2
© 环保之家[2tech.cn]/ f( g0 i6 T9 H0 g7 w* U2 n
  3湍流Re≥10000雷诺数

© 环保之家[2tech.cn]) V: E8 S' B! K# B# V& x同时,三床式RTO相对于两床式RTO增加了一个吹扫床体,保证在阀门切换时已经进入RTO蓄热床,未进行氧化反应的废气能够吹扫干净,重新进入氧化室进行氧化分解反应。3T条件设计保证VOCs燃烧氧化反应能够充分进行,增加一个吹扫蓄热床保证未反应的VOCs重新进入氧化室进行氧化分解反应。通过以上设计,RTO的净化效率能够达到≥98%。1 I' E8 T0 ^6 M( F! P© 2tech.cn

© 环保之家[2tech.cn], {; {8 Z5 c3 v' d0 T$ _

© 声明:本文仅表作者或发布者个人观点,与环保之家[2TECH.CN]无关。其原创性及陈述文字、内容、数据及图片均未经证实,对本文及其全部或部分内容、图片、文字的真实性、完整性、及时性本站不作任何保证或承诺,仅做参考并自行核实。如有侵权,请联系我们处理,在此深表歉意。
