脱硫脱硝 深度:石灰石-石膏工艺吸收塔系统 [复制链接]

2305 0
京东
石灰石-石膏工艺的吸收系统包括吸收塔本体、浆液喷淋管道及喷嘴、浆液循环泵、氧化风机及空气喷入管道、搅拌器、除雾器、除雾器冲洗管道和喷嘴等几个部分。其基本工作原理为:锅炉来的烟气(低温省煤器)经降温进入吸收塔,逆流与塔内自上而下喷淋的石灰石浆液充分接触,反应。反应后的烟气进一步经过除雾器外排,反应后的浆液落入塔底浆液池内,或进一步循环喷淋,或被石膏排出泵泵入石膏脱水系统。& l' W2 q5 T3 p8 [
( C7 |8 m+ H. R' v, t# X% g2 \( G
9 j' v! I+ `' V, I# v& j- {, x! ?2 z7 s6 D5 L! ^
吸收系统的基本作用包括3 个方面:
0 i& l1 Y1 O: }' K% U' Q- [' W5 d9 B; Y" f4 ^4 `' T
1、提供烟气脱硫反应场所;
! F  l) A% v1 B! q: Y
& j+ G( @/ X% Q' H& ^; k吸收塔采用喷淋空塔,浆池与塔体为一体式结构。每个吸收塔设置四台浆液循环泵。将吸收塔采用多层喷淋层,内部的喷淋系统是由分配母管/支管和喷嘴组成,喷淋管道采用FRP(玻璃纤维增强塑料)材质,喷淋区各层错开角度排列,喷淋层在径向方向相互叠加,保证喷淋管道在横截面上的覆盖充分。
5 U: U, E$ ]5 T

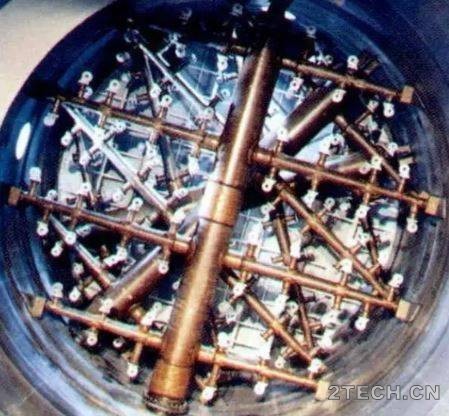

# f' a3 i. ^. l; q+ m. S( X 环保之家1.JPG & g$ m! N: E; F6 K' F- j
环保之家2.JPG . }  L( q+ R+ S  ]  p: d; W# ]

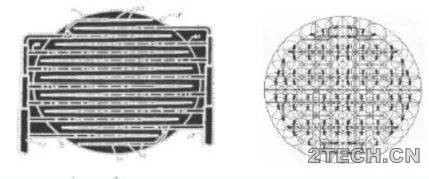

密集喷淋管布置和喷淋效果图( @5 [0 j( ^, z; B$ u

& t1 T# c2 z& L9 L# ^2、提供亚硫酸盐氧化场所;2 a7 h5 U* p2 u/ `. I4 g  w$ i
7 O+ H1 P0 C4 f0 ^8 a- c
3、提供石膏晶体形成场所。: z* D  {' K+ Q  @: ~

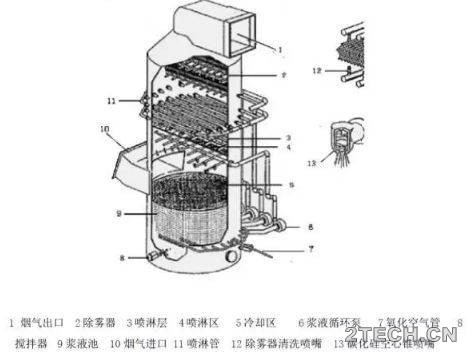

* U6 ^6 A9 {- f3 m吸收塔结构如下图所示
6 P) A% z2 d  u, c. ^
- v* N) l5 h  u$ o0 I. Z 环保之家3.JPG # R, k" j% ^/ H" Y" |# K
5 b8 r' B2 K; w

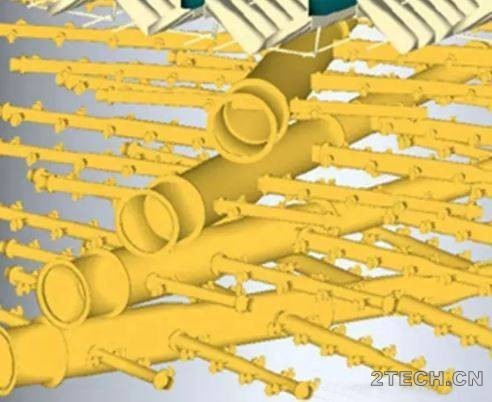

如上图所示母管和支管在吸收塔端面内平行对称布置,形成一个网状管路系统,该系统能使浆液在吸收塔内分布均匀。吸收塔喷淋系统采用四层喷淋层,每个喷淋层对应设置一台吸收塔浆液循环泵,可以保证每个喷淋层的浆液流量相等。每个喷淋层上安装有足够数量的喷嘴,如图所示,该喷嘴能使浆液进行充分的雾化,由浆液循环泵输送来的浆液,通过网状管路进入喷嘴雾化,喷入烟气中。由于喷淋层网状管路的合理的优化布置设计,喷淋层的实际覆盖面积率达到了130~150%;使吸收浆液与烟气充分接触,从而保证在适当的液/气比(L/G)下可靠地实现96%的脱硫效率,且在吸收塔的内表面不产生结垢。喷嘴采用双向(即上下方向)喷淋方式,增加了喷淋浆液与烟气的接触时间,并且上喷的浆液对烟气形成携带作用,有利于减少烟气在吸收塔中的流动阻力,这也就保证了浆液能在整个吸收塔断面上进行均匀的喷淋。喷嘴系统管道采用FRP 玻璃钢。喷淋层喷嘴采用氮化硅(SiC)制作,具有超强的耐磨性和防腐性能,喷嘴为双向中空锥,外表面光滑无突起,如此的设计和材料选用,避免了喷嘴的磨损和喷嘴内部的结垢和堵塞。* p+ b/ v. r$ Y- c2 k: T
. y* n& h" s) r( F) ]) Z
喷嘴效果示意图" u4 Y' W4 m9 `; O' W4 G$ B; p
* G! f0 G, p" ]7 }# z$ e4 {
环保之家4.JPG . [7 D9 d1 Y: C6 Z& ^0 y

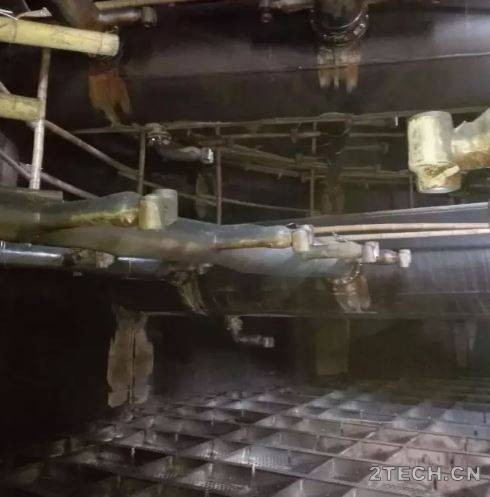

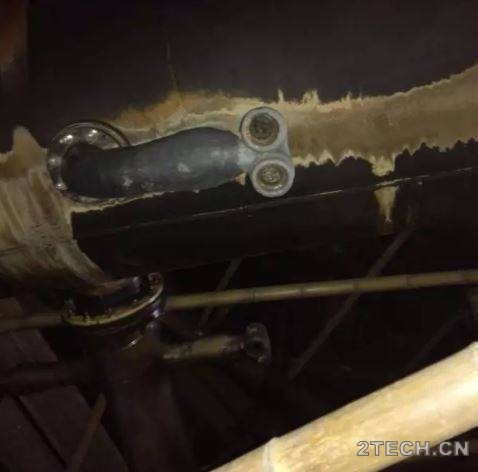

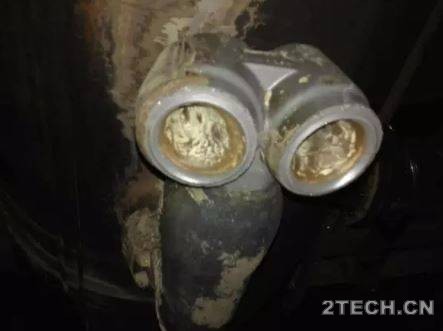

; U! v9 P8 D* M( x& R$ q再每一层喷淋母管的下发有一组单独的喷嘴,主要用于循环泵停运时排出进入喷淋母管内的浆液
8 Q9 e, D5 S! m) _
1 A; M5 X( n% j4 V# O 环保之家6.JPG . ]; r2 z; e! V# U- P

* E: i1 \. i! f- f! R5 o- R 环保之家7.JPG 8 S# d4 |2 _# P# b9 x- {5 k6 H

, l  l6 I4 I# f: r5 X& j  [ 环保之家5.JPG
6 y1 ~) u( a! V$ b. @; e/ ]' k! [# N3 F, p% O
吸收塔内衬采用丁基橡胶防腐,丁基橡胶是由异丁烯中混以1.5%~4.5%的异戌二烯,具有化学稳定性好、对臭氧、酸碱的耐腐蚀能力强、无吸水性等优良性能。丁基橡胶经改性后有卤化丁基橡胶,包括氯化丁基橡胶和溴化丁基橡胶,基本特性有:
5 j; v- c2 V: @: v
  b3 N5 V! P  ?1 q(1)具有优良的耐水气渗透性能、耐浆液磨损性能、耐腐蚀性特别是耐F¯性、耐SO2、耐Cl-性及耐热性等。0 g! F$ R& B0 M" I6 E7 X' a
  G- e! G0 `5 \2 s' {/ j& Z7 S/ k
(2)气体透过性小,气密性好。回弹性小,在较宽温度范围内(-30~50℃)均不大于20%,因而具有吸收振动和冲击能量的特性。6 r/ J% i; m% i7 r4 ?5 J
) i: M) H: {7 t) G4 Q( S6 q+ u  J
(3)耐热老化性优良,且有良好的耐臭氧老化、耐天候老化和对化学稳定性以及耐电晕性能与电绝缘性好。( N) K' ^( A5 j" T" U2 v0 g6 R( F

5 |: h' d( p; z" `8 W(4)耐水性好、水渗透率极低,因而适于做绝缘材料。$ {. E. H' t) K

' Y& c/ |4 i2 A5 t* V5 I# S8 ^(5)缺点是硫化速度慢、粘合性和自粘性差、与金属粘合性不好、与不饱和橡胶相容性差,不能并用。
