工艺技术深度：厌氧UASB反应器主要设施设计[2] [复制链接]

1093 0

03

进水分配系统

进水分配系统的合理设计对UASB处理厂的良好运转是至关重要的，进水系统兼有配水和水力搅拌的功能，为了这两个功能的实现，需要满足如下原则：a)确保单位面积的进水量基本相同，以防止短路等现象发生；b)尽可能满足水力搅拌需要，保证进水有机物与污泥迅速混合；c)很容易观察到进水管的堵塞；d)当堵塞被发现后，很容易被清除。

在生产装置中采用的进水方式大致可分为间歇式(脉冲式)、连续流、连续与间歇相结合等方式；从布水管的形式有一管多孔、一管一孔和分枝状等多种形式。

1)连续进水方式(一管一孔)

为了确保进水均匀分布，每个进水管线仅仅与一个进水点相连接，是最为理想的情况。为保证每一个进水点的流量相等，建议用高于反应器的水箱(或渠道式)进行分配，通过渠道或分配箱之间的三角堰来保证等量的进水。这种系统的好处是容易观察到堵塞情况。

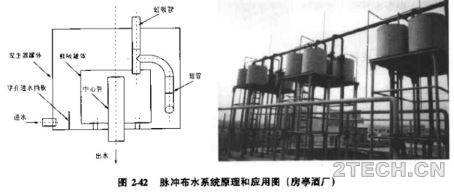

2)脉冲进水方式

我国UASB反应器与国外的最为显著的特点是很多采用脉冲进水方式。有些研究者认为脉冲方式进水，使底层污泥交替进行收缩和膨胀，有助于底层污泥的混合。图3a为北京环科院采用的一种脉冲布水器的原理图，该系统借鉴了给水中虹吸滤池的布水方式。

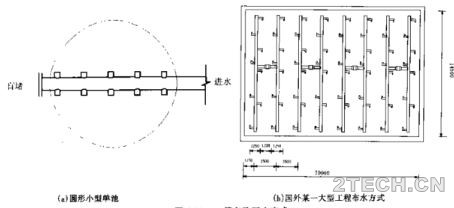

3)一管多孔配水方式

采用在反应器池底配水横管上开孔的方式布水，为了配水均匀，要求出水流速不小于2.0m/s。这种配水方式可用于脉冲进水系统。一管多孔式配水方式的问题是容易发生堵塞，因此，应该尽可能避免在一个管上有过多的孔口。

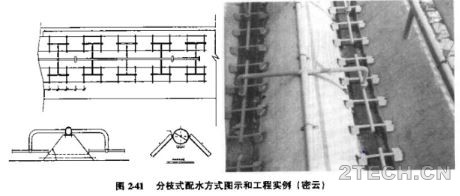

4)分枝式配水方式

这种配水系统的特点采用较长的配水支管增加沿程阻力，以达到布水均匀的目的。根据实践，最大的分枝布水系统的负荷面积为54m2。大阻力系统配水均匀度好，但水头损失大。小阻力系统水头损失小，如果不影响处理效率，可减少系统的复杂程度。



对其他类型布水方式，我国也有很多设计和运行经验。与三相分离器一样，不同型式的布水装置之间，很难比较孰优孰劣。事实上，各种类型的布水器都有成功的经验和业绩。

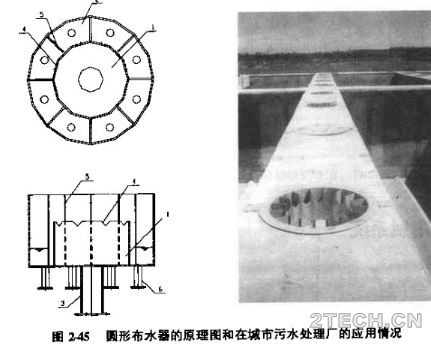

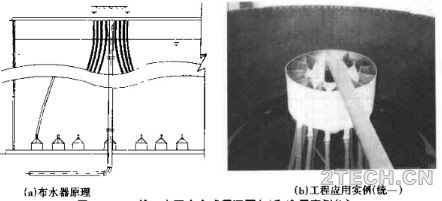

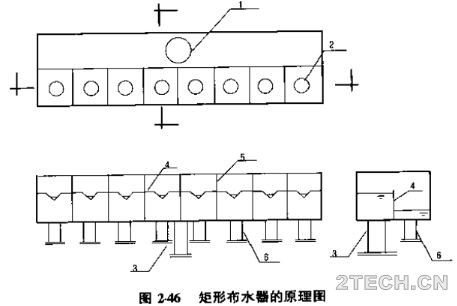

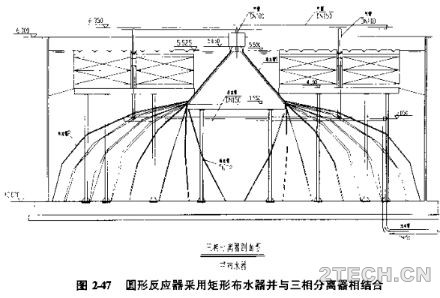

下面是几种布水器：
