脱氮技术包括化学法和生物法,由于化学法会产生二次污染,而且成本高,所以一般使用生物脱氮技术。
" Z, F$ _0 Q7 Y
& `# Y- ~# o5 k- S, }) y8 ]* s% z, h0 ~
+ k+ E: L ~% h/ p: B1 E% g
, ~/ G4 ~# Y8 ^污水生物处理脱氮主要是靠一些专性细菌实现氮形式的转化。" R0 c5 ~2 f9 [" N- b; v
) _. p ?5 O: C. U5 m% g2 E: F含氮有机化合物在微生物的作用下首先分解转化为氨态氮NH4+或NH3,这一过程称为“氨化反应”。$ {: n' X' v% j0 V
4 r# j# b4 V2 ^0 p9 V8 v! X硝化菌把氨氮转化为硝酸盐,这一过程称为“硝化反应”;) I, \2 G( n1 d' A; M& a
3 E# k/ P2 y) ^3 j" }4 q( V4 }反硝化菌把硝酸盐转化为氮气,这一反应称为“反硝化反应”。5 {# w9 [, M4 V" l$ @
8 F t0 o$ t- F( K+ ?6 a含氮有机化合物最终转化为氮气,从污水中去除。
- [2 l+ V: A# e( e, O9 C! S3 W! ~* |) b7 N
1、硝化过程
0 r2 t W, [4 i9 i! M1 `$ m
( g2 S/ a( ~' w8 l) V+ V. {硝化菌把氨氮转化为硝酸盐的过程称为硝化过程,硝化是一个两步过程,分别利用了两类微生物——亚硝酸盐菌和硝酸盐菌。这两类细菌统称为硝化菌,这些细菌所利用的碳源是CO32-、HCO3-和CO2等无机碳。
/ ]$ `( ]+ V! a$ z% L& A' h4 Z* K" F% ?: n
第一步由亚硝酸盐菌把氨氮转化为亚硝酸盐,第二步由硝酸盐菌把亚硝酸盐转化为硝酸盐。/ [6 g0 c& S B8 l
+ R. _. H$ h4 G
这两个过程释放能量,硝化菌就是利用这些能量合成新细胞和维持正常的生命活动,氨氮转化为硝态氮并不是去除氮而是减少了它的需氧量。
6 N h- q: V2 p
* P2 D: F9 ?, u6 E氧化1g氨氮大约需要消耗4.3gO2和8.64gHCO3-(相当于7.14gCaCO3碱度)。
5 a' |( G( w: s( \
5 m, W b' i* y( U" A/ H7 E+ h% H# Z硝化过程的影响因素:
r- {) L( F) f/ Q
2 c3 v3 e3 N# E- S2 C' ^1)温度:硝化反应最适宜的温度范围是30~35℃,温度不但影响硝化菌的比增长速率,而且会影响硝化菌的活性。
0 Z1 b4 x( T- P% j: {2 Z6 q3 `2 A6 l
2)溶解氧:硝化反应必须在好氧条件下进行,溶解氧浓度为0.5~0.7mg/L是硝化菌可以容忍的极限,溶解氧低于2mg/L条件下,氮有可能被完全硝化,但需要较长的污泥停留时间,因此一般应维持混合液的溶解氧浓度在2mg/L以上。
& h: A: R* B r, c+ K# a# X8 ?/ M7 C% l6 d5 h* M
3)pH和碱度:硝化菌对pH特别敏感,硝化反应的最佳pH是在7.2~8之间。每硝化1g氨氮大约需要消耗7.14gCaCO3碱度,如果污水没有足够的碱度进行缓冲,硝化反应将导致pH值下降、反应速率减慢。0 S9 L8 y ^( z: }
. L$ U3 |1 J+ z) t$ f' U; k/ _4 H! E4)有毒物质:过高的氨氮、重金属、有毒物质及某些有机物质对硝化反应都有抑制作用。+ v& q# }5 g1 Z* k# _7 t+ e
# V: L2 R+ g, V3 t! k
5)泥龄:一般来说,系统的泥龄应为硝化菌世代周期的两倍以上,一般不得小于3~5d,冬季水温低时要求泥龄更长,为保证一年四季都有充分的硝化反应,泥龄通常都大于10d。 ^' `* a+ C1 q/ d
g9 E5 X% v: A8 p7 |6)碳氮比:BOD5与TKN的比值是C/N,是反映活性污泥系统中异养菌与硝化菌竞争底物和溶解氧能力的指标。C/N不同直接影响脱氮效果。一般认为,处理系统的BOD5负荷低于0.15BOD5/(MLVSS·d)时,硝化反应可以正常进行。 y/ V8 P: p* E! } z. Q( I
! D/ L3 F; ~2 K) |2 t5 [2、反硝化过程
" @- W0 T% L+ K
- L+ m F/ t7 w: _/ W8 Z9 D反硝化过程是反硝化菌异化硝酸盐的过程,即由硝化菌产生的硝酸盐和亚硝酸盐在反硝化菌的作用下,被还原为氮气后从水中溢出的过程。- x5 V, |; U/ @1 j
* ~( j6 k# e" I5 R0 g- p9 p+ N
反硝化过程主要在缺氧状态下进行,溶解氧的浓度不能超过0.2mg/L,否则反硝化过程就要停止。
4 t# P# A0 E( t$ l2 \! G# a; q. L- T6 `3 L5 D- |
反硝化也分为两步,第一步由硝酸盐转化为亚硝酸盐,第二步由亚硝酸盐转化为一氧化氮、氧化二氮和氮气。- p/ A3 e* F4 }5 _9 G5 f* @
E( o* W( @2 t" J反硝化的影响因素:4 |. E9 q; R: S, T9 b
* _- }" y+ H5 y$ I# n- @' u+ `
1)温度:反硝化的最适宜温度范围是35~45℃。' t# F ]' W$ `, }
7 T7 A9 ^& ]0 x# T2 V7 Y/ S) n2)溶解氧:为了保证反硝化过程的进行,必须保持严格的缺氧状态,保持氧化还原电位为-50~-110mV;为使反硝化反应正常进行,悬浮型活性污泥系统中的溶解氧保持在0.2mg/L以下;附着性生物处理系统可以容许较高的溶解氧浓度,一般低于1mg/L。/ O# e8 f) |7 t1 Q7 a# ?' J
7 w8 e! z1 \ `$ x) O3)pH值:最佳范围在6.5~7.5。. X2 }9 P; ]3 B2 {
/ t8 T- _2 S# M8 D4)碳源有机质:需要提供足够的碳源,碳源物质不同,反硝化速率也不同。7 x) k& J& y4 |( h( o
, A9 B6 T- B) M/ T6 x
5)碳氮比:理论上将1g硝酸盐氮转化为氮气需要碳源物质BOD52.86g。" j+ j) Q, T$ @3 f/ G! V
" n F3 `7 p0 ]9 W# d0 f8 g
2.86这个数字具体怎么得出的,很多人不清楚。在这里顺道说一下(此处引用一位大咖的讲解):
5 h9 m) z$ _& o$ T" G3 k( x& w0 Q. y* K( f; S% z, X3 Y
我们说的C,其实大多数时候指的是COD(化学需氧量),即所谓C/N实际为COD/N,COD是用需氧量来衡量有机物含量的一种方法,如甲醇氧化的过程可用(1)式所示,二者并不相同,但二者按照比例增加,有机物越多,需氧量也越多。因此,我们可以用COD来表征有机物的变化。
/ Z; O2 e) i# S5 ]! @3 P" N- j
7 P6 V( i6 ~- ?, k& fCH3OH+1.5O2→CO2+2H2O(1)
0 S+ U0 y0 U7 Q# E# N
$ b7 e8 n9 T; N- e" y: [a. 反硝化的时候,如果不包含微生物自身生长,方程式非常简单,通常以甲醇为碳源来表示。+ Q b0 h8 V- f6 N4 p" n
" ]3 }9 V6 j8 D$ D' }8 M- y3 S% M
6NO3-+5CH3OH→3N2+5CO2+7H2O+6OH-(2) d. y- R; u/ }' ]5 U* C, X$ R
6 F+ ~# t C; i( _2 Y2 g
由(1)式可以得到甲醇与氧气(即COD)的对应关系:1mol甲醇对应1.5mol氧气,由(2)式可以得到甲醇与NO3-的对应关系,1mol甲醇对应1.2molNO3-,两者比较可以得到,1molNO3--N对应1.25molO2,即14gN对应40gO2,因此C/N=40/14=2.86。$ B$ t- u7 X# T# S: _0 O# g G; I
5 S j: U+ c3 W! _' ~
b. 反硝化的时候,如果包含微生物自身生长,如(3)式所示。
5 `. V$ x6 L. @" Q. i! h! V1 e/ ]
NO3-+1.08CH3OH→0,065C5H7NO2+0.47N2+1.68CO2+HCO3-(3)
# A1 |9 N5 d( A4 O1 a
9 ^. e6 [ L4 [0 @同样的道理,我们可以计算出C/N=3.70。$ m4 @) k) ?* y( `
3 b) t e" u) t8 y$ R4 w* lc. 附注:本来事情到这里已经算完了,但是还想发挥一下第一种情况,以下计算只是一种化学方程式的数学计算,不代表真的发生这样的反应。
0 x$ [, @1 I+ R3 I: Z J4 g3 K; r) F* W- ~3 O4 P. t
如果我们把(1)、(2)两式整理,
. `! p0 y: [! T W I, W% t0 q6 w' B' U
N2+2.5O2+2OH-→2NO3-+H2O8 R8 @; f0 O: m" U P' M
0 u8 N' u- w/ j8 S1 x2 q6 O
有负离子不方便,我们在两边减去2OH-,
0 ?: `: t9 Q" Q L7 Z8 s3 R* K4 S5 P, N
N2+2.5O2→N2O5" Q7 O9 K& v4 k) b$ Q/ J
; @: \8 T! X5 m其中,N源于NO3-,O可以代表有机物,因此,对应不含微生物生长的反硝化的理论碳源的需求量,实际就是相当于把N2氧化成N2O5的需氧量,进一步说就是N2O5分子中O/N的质量比。% `2 ^" o( W+ J, Q) s
+ B* A$ r+ ? I8 @( I
这样就更简单了,C/N=16×5/(14×2)=20/7=2.86: ?7 p2 ~6 b0 y3 g4 o2 }) M
' P$ b6 z g/ u' y
依次可以类推出NO2--N的纯反硝化的理论C/N比是N2O3分子中O/N的质量比=16×3/(14×2)=12/7=1.71
4 F- z5 @- n, G- z$ [- G; Z% W7 u. p# B" R" u
6)有毒物质:镍浓度大于0.5mg/L、亚硝酸盐含量超过30mg/L或盐浓度高于0.63%时都会抑制反硝化作用。& s5 {& B p" a4 ]; D2 d
9 A: S! i: |3 l$ g0 ]2 I: Z! q
3、生物脱氮的基本条件
4 n* D9 s( `: ~2 I6 B( `9 g& r- X) K6 e ]6 ?4 V
1)硝酸盐:硝酸盐的生成和存在是反硝化作用发生的先决条件,必须先将污水中的含氮有机物如蛋白质、氨基酸、尿素、脂类、硝基化合物等转化为硝酸盐氮。
8 P% m4 V: d7 W5 X" U# Y N5 ^. H( x. X& t( s1 l( z7 K8 W& \+ ]
2)不含溶解氧:反应器中的氧都将被有机体优先利用,从而减少反应器能脱氮的亚硝酸盐量,溶解氧超过0.2mg/L时没有明显脱氮作用。
; T4 b$ T9 g% {! k9 d" V
- q3 _' v) k5 t9 k/ j( k3)兼性菌团:多数情况下,细菌普遍具有脱氮习性,污水处理的微生物脱氮时在好氧和缺氧条件下反复交替,其中以兼性菌团为主。
* n) z) h; h+ A; O+ b" Y
( k, e+ m5 f- w( t* C2 M4 }4)电子供体:生物脱氮的能量来自脱氮过程中起电子供体作用的碳质有机物,脱氮时污水中有机物必须充足,否则需要投加甲醇、乙醇、乙酸等外部碳源。
& b( N+ v. t0 g, |: K0 M' e' h$ {( w6 T% @3 B$ W/ @
4、废水生物脱氮处理方法
3 N1 O2 s4 ]4 _$ Z. t. b2 V/ \! H5 V
生物脱氮工艺是一个包括硝化和反硝化过程的单级或多级活性污泥法系统。从完成生物硝化的反应器来看,脱氮工艺可分为微生物悬浮生长型(活性污泥法及其变形)和微生物附着生长型(生物膜反应器)两大类。
$ }6 e: n/ p" C; v7 k @
, u5 M7 s- p# ^) }- x多级活性污泥法系统具有多级污泥回流系统,是传统的生物脱氮法,是将硝化和反硝化分别单独进行。此流程可以得到相当好的BOD5去除效果和脱氮效果,其缺点是流程长、构筑物多、基建费用高、需要外加碳源、运行费用高、出水中残留一定量甲醇等。8 q9 l: j' r! ^
- {% L- ^. X/ c而单级活性污泥法系统则是将含碳有机物的氧化、硝化和反硝化在一个活性污泥系统中实现,并且只有一个沉淀池,即一个污泥回流系统。
- `2 t |- I. n) L$ b
4 l2 p# i7 O' q: ^" M! z单级活性污泥脱氮系统代表方法是缺氧/好氧(A/O)工艺和四段Bardenpho工艺(A/O/A/O),其他方法还有厌氧/缺氧/好氧(A2/O)工艺、Phoredox(五段Bardenpho)工艺、UCT工艺、VIP工艺等;& d& Q8 K( Z u: U) Q' ^2 l6 |9 f
1 C6 y9 z- c+ B0 o9 ~: ?% T
此外,氧化沟、SBR法、循环活性污泥法等通过调整运行方式而有脱氮功能时也归为单级活性污泥脱氮系统。其中A2/O工艺、Bardenpho工艺、Phoredox工艺、UCT工艺、VIP工艺等同时具有脱氮除磷功能。9 c; l% Q9 G5 b2 X
' o2 n- P% e, h' |& a1 |( O& |生物膜反应器适合世代周期长的硝化细菌生长,而且其中固着生长的微生物使硝化菌和反硝化菌各有其适合生长的环境。因此在一般的生物膜反应器内部,也会同时存在硝化和反硝化过程。
8 F- W% s/ f$ k+ @- f* I" @7 K' k, K) i E. D
在已有的活性污泥法处理过程中,通过投加粉末活性炭等载体,不仅可以提高去除BOD5的能力,还可以提高整个系统的硝化和脱氮效果。如果将已经实现硝化的废水回流到低速转动的生物转盘和鼓风量较小的生物滤池等缺氧生物膜反应器内,可以取得更好的脱氮效果,且不需污泥回流。% i& ]( o, X1 N; j" y
; W* @2 W o4 f0 f( f, E, l
# l# J; g% r* g
0 q+ F; q3 `* {# P N* ?5 P- ~, `$ g- v# }9 @
氨氮质量浓度大于500mg/L的废水称为高浓度氨氮废水。工业废水和城市生活污水中氨氮的含量急剧上升,呈现氨氮污染源多、排放量大,并且排放的浓度增大的特点。' u. h0 D7 |5 l; s0 Y) W: x( q7 v
' r; [* s) c0 _4 D
针对高氨氮废水的处理技术主要使用吹脱法、化学沉淀法等。2 n2 Z- V9 W" u2 U9 ?; t
7 C4 p/ r; B/ ~' I1、吹脱法5 D# A$ ^5 C. \ M& g* Z. W
& |0 |1 j6 Q/ r4 ~$ p; t( c+ Z$ E0 P! _将空气通入废水中,使废水中溶解性气体和易挥发性溶质由液相转入气相,使废水得到处理的过程称为吹脱,常见的工艺流程见图1。
* q; J5 D6 k4 _( z' @: a7 Z! [, h8 p6 U3 C2 F2 V% o4 @
3 _( ]0 A8 f& f7 U
3 p2 \7 g" j- l$ o
0 ~3 U) {$ S3 E2 h3 l吹脱法的基本原理是气液相平衡和传质速度理论。将氨氮废水pH 调节至碱性,此时,铵离子转化为氨分子,再向水中通入气体,使其与液体充分接触,废水中溶解的气体和挥发性氨分子穿过气液界面,转至气相,从而达到去除氨氮的目的。常用空气或水蒸气作载气,前者称为空气吹脱,后者称为蒸汽吹脱。
1 h! L" d3 [2 i. Y" V9 r( m7 \1 A2 B
( P% y j$ m# q4 a& R蒸汽吹脱法效率较高,氨氮去除率能达到90%以上,但能耗较大,一般应用在炼钢、化肥、石油化工等行业,其优点是可回收利用氨,经过吹脱处理后可回收到氨质量分数达30%以上的氨水。# Y1 V& e1 M- J" U- p
% D4 H T. ^+ L- W$ F. \/ ?
空气吹脱法的效率虽比蒸汽法的低,但能耗低、设备简单、操作方便。在氨氮总量不高的情况下,采用空气吹脱法比较经济,同时可用硫酸作吸收剂吸收吹脱出的氨氮,生成的硫酸铵可制成化肥。
9 ^; Y2 }) y, [, g `( q! F4 a0 h0 p; u
但是在大规模的氨吹脱-汽提塔生产过程中, 产生水垢是较棘手的问题。通过安装喷淋水系统可有效解决软质水垢问题,可是对于硬质水垢,喷淋装置也无法消除。此外,低温时氨氮去除率低,吹脱的气体形成二次污染。因此,吹脱法一般与其他氨氮废水处理方法联合运用,用吹脱法对高浓度氨氮废水进行预处理。
! q W2 E' D" b- u( q/ s
8 u# S: ~! q3 g6 p) X最佳吹脱工艺条件,见表1。: o) Q1 M. \( c/ F
0 Y/ o( s- M7 ~' O# |7 s7 x" \/ ^" f, c. M
& J0 f4 f' _0 K通过对比分析表1 可以得出:
$ y) f0 U# G& d. t
4 ^( J4 w: i L- f. k8 j(1)吹脱法普遍适宜的pH 在11 附近;
/ ?+ t% r7 F6 D5 G' K8 c4 @: }' e6 h3 P6 h0 q
(2)考虑经济因素,温度在30~40 ℃附近较为可行,且处理率高;
! U8 ]/ v" `, \9 w5 [. P, o7 w% b3 O0 Y8 B9 T) I1 F! u$ ]
(3)吹脱时间为3 h左右;
+ I+ @$ }% L, x2 N' A) ?
/ E/ J% }4 \' q! r6 o; c+ `(4)气液比在5 000∶1 左右效果较好,且吹脱温度越高,气液比越小;- l' \, ], o7 W5 Y, ]
0 w) D; z7 u" h: C0 C; e4 p: A
(5)吹脱后废水的浓度可降低到中低浓度;9 w+ _, ~: u4 x
H7 _% k' V- s7 S b
(6)脱氮率基本保持90%以上。尽管吹脱法可以将大部分氨氮脱除, 但处理后的废水中氨氮仍然高达100 mg/L 以上,无法直接排放,还需要后续深度处理
v% s% \" f- S, r% i
/ L2 b# a# q% l% [2、化学沉淀法(磷酸铵镁沉淀法) f3 o8 y" s1 x! D
7 R- M+ I' @9 u0 z化学沉淀法的原理,是向氨氮污水中投加含Mg2+和PO43-的药剂, 使污水中的氨氮和磷以鸟粪石(磷酸铵镁)的形式沉淀出来,同时回收污水中的氮和磷。
1 ?2 `) {& R4 v8 [0 x1 I" t" L$ X/ I, D1 u- y) P; N I% @7 \
化学沉淀法的优点主要表现在:工艺设计操作相对简单;反应稳定,受外界环境影响小,抗冲击能力强;脱氮率高,效果明显,生成的磷酸铵镁可作为无机复合肥使用,解决了氮的回收和二次污染的问题,具有良好的经济和环境效益。磷酸铵镁沉淀法适用于处理氨氮浓度较高的工业废水。" c# k$ I% e4 S
$ F8 o$ O6 |7 W d% k表2 总结了一些使用化学沉淀法处理氨氮废水的案例。4 }2 b2 Z p0 ~7 `' o4 p0 D# j
5 `: C4 i) t4 E$ ^
2 M% n$ B6 I& T: R, [* o: r8 s' m
& l ?. {+ V d, a& D1 m可以看出,磷酸铵镁沉淀法处理氨氮废水的适宜条件是:pH 约为9.0,n(P)∶n(N)∶n(Mg)在1∶1∶1.2 左右,磷酸铵镁沉淀法的脱氮率能维持在较高水平,普遍能够达到90%以上。
$ \6 O- Y- D, s' Q" \5 S: B" `6 L2 w: \" R4 j) d
低浓度氨氮工业废水处理技术
) U( w$ P' G6 S6 b# g. i! o& U/ g$ H3 ~8 R
( A/ X+ V4 c e. u. L- ]
废水中氨氮的构成主要有两种,一种是氨水形成的氨氮,一种是无机氨形成的氨氮,主要是硫酸铵、氯化铵等。氨氮是造成水体富营养化的重要因素之一,对这类污水进行回收利用时还会对管道中的金属产生腐蚀作用, 缩短设备和管道的寿命,增加维护成本。1 X) @& c: E3 w7 E7 `
/ y8 F" G* R$ k& p0 g6 k2 P: O% \

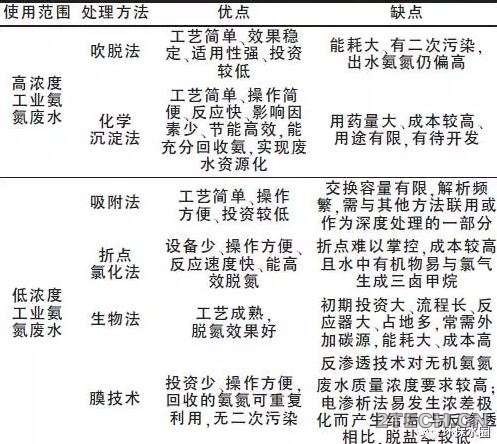

目前工业上常用于处理低浓度氨氮的技术主要有吸附法、折点氯化法、生物法、膜技术等。1 l8 o5 `5 t. q% T
, _9 K2 j0 W9 T, Y& Z; L2 Z) q1、吸附法6 `: Y/ Y. w- I! }* i) T2 |
$ K& }2 ?4 d4 |5 E& o0 o _* N- h2 d吸附是一种或几种物质(称为吸附物)的浓度在另一种物质(称为吸附剂)表面上自动发生变化的过程, 其实质是物质从液相或气相到固体表面的一种传质现象。' `6 L& G/ V$ L' X' ?% f) q
! O% M: Z: g C- e吸附法是处理低浓度氨氮废水较有发展前景的方法之一。吸附法常利用多孔性固体作为吸附剂,根据吸附原理不同可分为物理吸附、化学吸附和交换吸附。- ?2 O# `8 T# H
9 D0 H/ f/ D* D8 k. ^处理低浓度氨氮废水较为理想的是离子交换吸附法,它属于交换吸附方法的一种,利用吸附剂上的可交换离子与废水中的NH4+发生交换并吸附NH3分子以达到去除水中氨的目的, 这是一个可逆过程, 离子间的浓度差和吸附剂对离子的亲和力为吸附过程提供动力。
/ t9 x, a. y$ R1 U, C2 E; k! O7 I
具有良好吸附性能且常用的吸附剂有: 沸石、活性炭、煤炭、离子交换树脂等,根据其吸附原理的不同,这些吸附材料对不同吸附物的吸附效果不同。
% j$ z$ ]; G5 Y$ M
) H: W. w" w8 F该法一般只适用于低浓度氨氮废水, 而对于高浓度的氨氮废水,使用吸附法会因吸附剂更换频繁而造成操作困难, 因此需要结合其他工艺来协同完成脱氮过程。供吸附法使用的吸附剂很多, 但不同吸附剂对废水中氨氮的吸附量却有很大不同, 表3 对比了部分吸附剂的吸附效果。
! l0 ~7 g( ^1 G
; V, X! p% g' Z/ [ f" t
% _: d5 `0 a3 W2 i8 I" `
* @: N; Z( S/ U2 a! ]8 X) V5 m
$ x+ c+ D6 w ?! o/ q3 R6 b6 z
由表3 可以看出,对于传统的吸附剂如沸石、交换树脂等, 其对氨氮的处理率较高, 一般能达到90%以上。+ u( ~( ^7 E* ` U) f2 E8 Q
4 M- u: Y; X) l8 t+ G2、折点氯化法
" ^) M4 s2 o/ v0 o; m- l* u# W# {0 ^" m4 Z
折点氯化法是污水处理工程中常用的一种脱氮工艺,其原理是将氯气通入氨氮废水中达到某一临界点,使氨氮氧化为氮气的化学过程,其反应方程式为:NH4++1.5HOCl→0.5N2+1.5H2O+2.5H++1.5Cl-* C+ ?6 R, k8 k+ L' a$ W$ a6 E7 O
% ~( P, n! V9 Q! k3 |* U折点氯化法的优点为:处理效率高且效果稳定,去除率可达100%;该方法不受盐含量干扰,不受水温影响,操作方便;有机物含量越少时氨氮处理效果越好,不产生沉淀;初期投资少,反应迅速完全;能对水体起到杀菌消毒的作用。9 I, ]+ @6 k: n+ T* P0 d
# u+ [2 a7 k& ]4 W+ r
但是折点氯化法仅适用于低浓度废水的处理, 因此多用于氨氮废水的深度处理。该方法的缺点是:液氯消耗量大,费用较高,且对液氯的贮存和使用的安全要求较高, 反应副产物氯胺和氯代有机物会对环境造成二次污染。1 A6 h* g% |. d7 |) W9 P0 f
2 |( a. N0 M, d
U0 b0 x( T* f* L
( l4 }$ t* H8 }4 L2 R
$ {- i+ H# K0 H# M: b: X, c/ H; `( \, ]( m* J
