优化 | 电除尘电场及振打

[复制链接]
437 0
某公司窑尾电收尘,使用德国鲁奇BS930型设计,自投入运行后,收尘效率不理想,出现放电现象,二次电压较低;放电极振打(阴极)故障率高,粉尘清理差,造成电场极板积灰,进一步降低收尘效率;维修费用高,陶瓷绝缘拉棒经常损坏、振打横轴和提升拉杆易断裂;生产当中维修困难、日常维护工作量较大等。因此,该公司决定进行改造。
© 环保之家[2tech.cn]/ S4 o* A; u' q# [' d8 w  m; n4 a' a© 2tech.cn
6 K2 W+ I, F5 s, }9 M! K© 2tech.cn
一故障原因
© 环保之家[2tech.cn]3 _4 o8 O+ `2 L2 h2 v! {# B* W- Q  u" J© 2tech.cn
(1)电收尘试车过程中,二次电压正常,而运行后就容易出现放电现象(不考虑工艺因素),原因为电场极板、极线安装不合理或者框架不牢固,废气风机全负荷运行后,出现大幅度晃动现象。; L$ |4 x7 F1 Z" H, N; o8 v. K6 |© 2tech.cn

© 环保之家[2tech.cn]; _. G' Y! T3 ?8 m. `7 d8 H( x- E(2)阴极提升振打装置,安装、调整不到位,提升时角度过大,容易造成陶瓷绝缘拉棒和提升杆断裂。
© 环保之家[2tech.cn]) {& H3 X/ a* _; E$ C7 ]  m! w7 v$ t3 S( {3 N/ v$ q© 2tech.cn
(3)安装阴极振打锤的横轴,设计不合理,横轴固定阴极振打提升拉杆处的定位中心孔,受力后容易断裂;6米长的横轴,仅有2处支撑点和中间的拉杆,热胀冷缩后,无论提升拉杆向上的拉力和瞬间下落的冲击力,都会造成横轴断裂。( P8 Z' V# f( }/ k© 2tech.cn

© 环保之家[2tech.cn]% U1 I! b+ b- T4 ?(4)提升杆及调整螺栓断裂后,容易搭接阳极板,发生电场短路;甚至倒在相邻的电场,发生烧坏整流变压器的事故。
© 环保之家[2tech.cn]' w8 E: f6 M6 X$ k2 c( Z, i0 k: u7 Y* @+ I3 z© 2tech.cn
二改进措施
© 环保之家[2tech.cn]  f' u7 C) O) A% d1 g  \( _# Z8 Z! s! a6 q- h© 2tech.cn
(1)对极板、极线的框架进行检查、加固;同时用Φ14~16mm钢筋,自制支撑架,把每个电场的极板、极线框架分别连在一起,形成一个整体,减少局部晃动的幅度。
© 环保之家[2tech.cn]9 J9 `( o8 f$ F6 J# z6 L3 D- h6 R
© 环保之家[2tech.cn]& [% ^4 J3 Y% r0 w2 A(2)仔细调整提升拉杆间隙,同时在每根拉杆下部和中部,制作两处钢筋圆环套于拉杆,另一端分别焊接在就近的横梁上,防止提升拉杆断裂时歪倒。
© 环保之家[2tech.cn]/ x' w/ v( }; l5 k) H2 ^6 V9 ^1 h- j$ j" |© 2tech.cn
(3)阴极振打锤横轴,分别在距离两端约2米处,加装支撑(考虑粉尘及轴承不宜安装、运行,可以不做紧密接触的设置,支撑和横轴之间预留部分间隙),减轻横轴在提升到位后的过拉力和瞬间下落时过扭矩的冲击力,保护横轴。( Y0 x+ [- |; T: ~2 P1 T# x© 2tech.cn

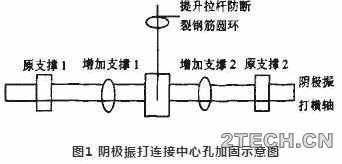

© 环保之家[2tech.cn]- W: W: M+ v1 z& |+ [8 J7 r(4)横轴连接提升拉杆的中心孔焊住,并在中心孔两端焊接三角铁加固。阴极振打连接机构中心孔加固如图1所示。
© 环保之家[2tech.cn]8 S2 w5 A& q/ B! ]% D
© 环保之家[2tech.cn]/ j) O/ o0 c  E" x, C* q 环保之家.JPG
© 环保之家[2tech.cn]/ J$ t9 v" A" t" F& t2 d+ F0 M. p+ ]© 2tech.cn
) A- C! U$ E, m( v* ?1 W8 X© 2tech.cn
三改进效果, N) \4 p4 w  z& h, b/ h© 2tech.cn
8 m! u7 P1 W, J4 a; E6 U* m! c7 U© 2tech.cn
改造后,电收尘二次电压升高,运行稳定,工艺正常的状态下,很少出现放电现象,收尘效率大幅度提高,废气排放完全达标;运行5个月时间,没有出现绝缘拉棒损坏故障;停机时检查电场内部,横轴状况良好。2 w) ]- n, x  P© 2tech.cn
